PSD 3100 HV Vorverstärker-Streaming-DAC

PSD 3100 HV
Vorverstärker-Streaming-DAC

Der Vorverstärker-Streaming-DAC

Der PSD 3100 HV wurde unter der Maßgabe entwickelt, die Leistungsfähigkeit unserer besten Vorverstärker und Wandler mit der bequemen Nutzung eines Multi Source Players zu kombinieren. Beginnend mit professionellen digitalen Eingängen über FM, FM-HD, DAB+ Radiowiedergabe, Bluetooth und Connect Diensten bis zum Streaming lokaler und globaler Internet- und Netzwerkquellen wandelt der PSD 3100 HV alles Digitale direkt in höchstwertige analoge Signale und wird damit zur konsequent audiophilen Lösung für all jene, deren Musiksammlung das Zeitalter der CD hinter sich gelassen hat. Der PSD 3100 HV ist die universelle Steuerzentrale für eine High End Anlage, an die nur noch entsprechende Endstufen oder Aktivlautsprecher angeschlossen werden müssen. Zeitgleich verkörpert er unser kompromisslos wissenschaftliches Vorgehen: beste Wiedergabequalität ohne schädliche Wechselwirkungen zwischen den unterschiedlichen analogen und digitalen Baugruppen ist in einem Multifunktionsgerät nur durch die Kombination einzigartiger Technologien und jahrzehntelanger Erfahrung möglich.

Streaming & Quellen

Ein Herzstück des PSD 3100 HV stellt eine unter audiophilen Gesichtspunkten konstruierte Netzwerkplatine dar, deren Aufgabe in der Verarbeitung eingehender WLAN-, LAN- sowie USB-Master-Mode-Signale und dem Zugriff auf hochwertige Streaming Dienste wie Tidal, Qobuz und Deezer besteht. Für lokale Anwendungen streamt der neue T+A Streamingclient der 3. Generation PCM Daten bis zu einer Qualität von 384/32 (HD) und DSD Dateien bis zu einer Auflösung von DSD 256 direkt aus dem Netzwerk.
Neben außergewöhnlich hoher Wiedergabequalität liegt der Fokus des Streamingclients auf einem ebenso hohen Bedienkomfort: Der kostenlose airable Service managed Streamingdienste und Internetradiostationen, wodurch die komplette Verwaltung automatisiert im Hintergrund erfolgen kann.
Den lange Zeit existierenden Widerspruch zwischen der Übertragung mobiler Daten und Wiedergabequalität überwindet der PSD 3100 HV durch den konsequenten Einsatz hochwertiger und komfortabler Verbindungstandards, welche selbst unkomprimierte Flac-Dateien ohne Qualitätseinbußen übertragen können.
Zusätzlich zu dem im Streaming Client integriertem Zugang zum Internetradio ermöglicht der PSD 3100 HV drei weitere Radiodienste: FM, FM-HD und DAB+. Deren außergewöhnlich hohe Klangqualität wird durch die verwendete digitale Zwischenfrequenz, Demodulation und Stereo-Decoderendstufe garantiert, während die hohe Empfindlichkeit den PSD befähigt, selbst schwache Signale zu empfangen und sauber aufzubereiten: Nur die intelligente Kombination all dieser Eigenschaften lässt die klassischste aller Signalquellen sowohl am Kabel als auch an Antennen ausgezeichnet klingen.

Hinweis!
Da der Roon Zertifizierungsprozess noch nicht vollständig abgeschlossen ist, lässt sich der PSD 3100 HV aktuell nicht über das Roon System bedienen.
Sobald die Freigabe durch Roon erfolgt und damit eine Einbindung in das Roon System möglich ist, geben wir eine entsprechende Information raus.

Vorverstärker & Ausgänge

Durch einen in HV Technologie diskret aufgebauten Class A Vorverstärker, die relaisgesteuerte Lautstärkeregelung mit Balance und Loudness-Funktion, abschaltbarer Klangregelung, sowie die verwendeten Doppel Mono „State of the Art“ Ausgangsstufen wird der PSD 3100 HV zusätzlich ein erstklassiger Vorverstärker. Seine hochwertigen XLR- und asymmetrischen RCA-Ausgänge stellen die Signalbrücke zu Endstufen und Aktivlautsprechern dar, während Kopfhörer über einen symmetrischen 4,4 mm Pentaconn-Kopfhörerausgang verbunden werden können. Damit jeder beliebige Kopfhörer mühelos angesteuert werden kann, bezieht der Ausgang sein Signal von einem speziellen Hochleistungskopfhörerverstärker, der nicht nur ausgezeichnet klingt, sondern sehr spannungsstabil und stromlieferfähig ist.

Digitaleingänge

Das Digital Connecting Board des PSD 3100 HV bildet die komplette Bandbreite aller modernen digitalen Quellen ab: professionelle AES/EBU, BNC sowie optische und coaxiale SP/DIF-Eingänge sind ebenso vorhanden wie zwei HDMI- Eingänge und ein HDMI-Ausgang. Sie alle ermöglichen den Anschluss beliebiger externer Quellen – wie Set-Top-Boxen, Laufwerke und Zuspieler. Die IPA-LINK Buchse ist für den Anschluss unseres Referenz SACD Laufwerkes PDT 3100 HV vorgesehen und überträgt dessen Daten in voller Auflösung. Der auf dem Thesycon-Chip basierende USB B (Device Mode) Eingang ermöglicht die Verarbeitung vom PC bis zu DSD 512 und PCM 768 durch die nachfolgenden Wandlerbausteine.

Path Separation Technology

Wir glauben an eine unverfälschte Klangwiedergabe, denn nur diese überträgt die Intention der Künstler, ohne etwas zuzufügen oder wegzunehmen. Den Wandlern kommt dabei eine entscheidende Rolle zu, denn Sie sollen die ursprünglich analoge Musik so nahe am Original wie möglich aus den digitalen Daten wieder herstellen. Deshalb haben wir unsere revolutionäre Path Seperation Technologie entwickelt, die PCM und DSD Signale nicht gemeinsam, sondern jeden Signaltypen über einen eigenen Wandler verarbeitet. PCM- Formate werden so mit unserem Doppel-Differential-Quadruple-Converter bis zu 32bit/768 kSps und DSD Formate mit dem einmaligen T+A-True-1Bit DSD D/A-Wandler bis zu DSD 512 (24,6 MHz) konvertiert.

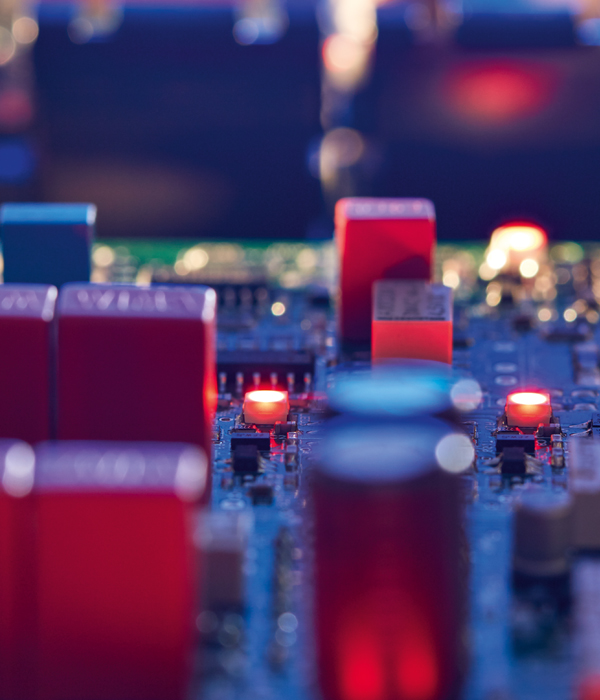

Wandler & Filter

Der PSD 3100 HV soll selbst bei kritischen Passagen und kleinsten Deteails durch seine verblüffende Auflösung, Dynamik, Linearität und Klirrfreiheit hervorstechen. Deshalb besteht der von T+A entwickelte PCM Quadrupel Wandler aus einer doppelt symmetrischen Schaltung mit acht 32-Bit BurrBrown Wandlern. Nur so können Nichtlinearitäten überdurchschnittlich stark kompensiert werden, während das ohnehin schon minimale Restrauschen um nochmals 6 dB reduziert wird. Trotz dieser Leistungsfähigkeit ist der PCM Wandler dank seines 56-Bit Signalprozessor fähig, an individuelle Klangpräferenzen angepasst zu werden. Dazu stehen vier von T+A entworfene Filtertypen zur Verfügung, welche über ein optimales Zeitverhalten und keine Vor- oder Nachschwinger im analogen Signal verfügen.
Unser T+A-True-1Bit DSD Wandler ist auch deshalb absolut einmalig, weil er mit einem Paradigma brach: Gewöhnliche Wandler verarbeiten DSD-Signale, indem sie diese in PCM konvertieren und über den PCM Modus wiedergeben. Damit geht unseres Erachtens die native Qualität von DSD Aufnahmen verloren. Deshalb haben wir den True 1-Bit DSD Converter entwickelt, der die DSD Daten nicht konvertiert, sondern nativ wandelt und damit die klanglichen Vorteile eines Bitstreams vollständig erhält.

Technische Daten

Vorverstärker

Frequenzgang +0 /-3dB

0,5 Hz - 300 kHz

Fremd-/Geräuschspannungsabstand

108 / 112 dB

Klirrfaktor | Intermodulation | Kanaltrennung

< 0,001 % | < 0,001 % | > 108 dB

Eingangsempfindlichkeit nominal
Hochpegel (Cinch)

250 mVeff ... 9 Veff / 24 kOhm

Analogausgang Cinch | XLR

nom 1 Veff, max 9,5 Veff / 20 Ohm | nom 1,45 Veff, max 19,6 Veff / 40 Ohm

Kopfhörerausgang

4,4 mm Pentaconn (6 Ohm)

Anschlüsse

Digitaleingänge

1 x AES-EBU 32...192 kHz / 16-24 Bit
4 x S/P-DIF: 1 x Standard Coax
1 x hochwertige BNC 32...192 kHz / 16-24 Bit,
2 x optische TOS-Link 32...192 kHz / 16-24 Bit
1 x USB DAC: Device-Mode mit max. 768 kSps (PCM) und DSD 512*, unterstützt asynchrone Datenübertragung.
*DSD 512 nur von einem Windows PC mit installiertem Treiber oder von einem Linux PC mit Kernel 4.4 oder höher.
2 x USB Master-Mode für USB-Massenspeicher (Stick oder HDD)
2 x HDMI IN, 1 x HDMI OUT mit ARC
1 x IPA (LVDS)

Netzwerkanschluss

LAN: Fast Ethernet 10/100/1000 Base-T,
WLAN: 802.11 b/g/n

D/A-Wandler

PCM

Doppel-Differential-Quadruple-Converter mit vier 32-Bit Sigma-Delta D/A-Wandlern pro Kanal. 705,6 / 768 kSps Wandlungsrate

DSD

T+A-True-1Bit DSD D/A-Wandler, bis zu DSD 512 (24,5 MHz), nativer Bitstream

Upsampling (PCM)

T+A-Signalprozessor – synchrones Upsampling mit 4 wählbaren Oversamplingalgorithmen. FIR kurz, FIR lang, Bezier/IIR, Bezier

Analogfilter

Phasenlineares Besselfilter 3. Ordnung, schaltbar mit 60
oder 120 kHz Grenzfrequenz

Frequenzgang

PCM 44.1 kSps: 2 Hz - 20 kHz
PCM 48 kSps: 2 Hz - 22 kHz / DSD 64: 2 Hz - 44 kHz
PCM 96 kSps: 2 Hz - 40 kHz / DSD 128: 2 Hz - 60 kHz
PCM 192 kSps: 2 Hz - 80 kHz / DSD 256: 2 Hz - 80 kHz
PCM 384 kSps: 2 Hz - 100 kHz / DSD 512: 2 Hz - 100 kHz
PCM 768 kSps: 2 Hz - 120 kHz

Klirrfaktor

< 0.001 %

Geräuschspannungsabstand

> 117 dB

Kanaltrennung

> 110 dB

Streaming Client

Streaming Client Modul 3. Generation mit Quad Core Prozessor

Tuner

Internet Radio

Airable Internet Radio Service (> 11000 Stationen weltweit)

FM, FM-HD

87,5 - 108 MHz; Empfindlichkeit 1 µV; S/N > 65 dBA

DAB, DAB+

168 -240 MHz (Band III); Empfindlichkeit 2,0 µV, S/N > 96 dB

Features

RDS/RDBS, Stationsname (PS), Programmtyp (PTY), Radiotext (RT), Uhrzeit

Bluetooth

Bluetooth Standard

A2DP (Audio), AVRCP 1.4 (Control) / aptX® HD, SBC, AAC

Anschluss / Zubehör / Abmessungen

Netzanschluss

2 x 110-120 V oder 220-240 V, 50-60 Hz.
Betrieb: 30 W digital / 40 W analog

Standby

< 0,5 W

Abmessungen (H x B x T) / Gewicht

17 x 46 x 46 cm / 26 kg

Zubehör

2x Netzleitung, Fernbedienung F 3100, BNC Adapter

Ausführungen

Gehäuse Lack silber 47 oder Titan 64

Support

Katalog

Katalog PSD 3100 HV

Deutsch

Englisch

Bedienung

Bedienungsanleitung PSD 3100 HV

Deutsch

Englisch

App

MusicNavigator G3 App

iOS

Android

Betrieb an einem Computer / Firmware

Treiber für Windows

Treiber

Installationsanleitung

Deutsch

Englisch

Versionsinfo

Version

Roon Ready
